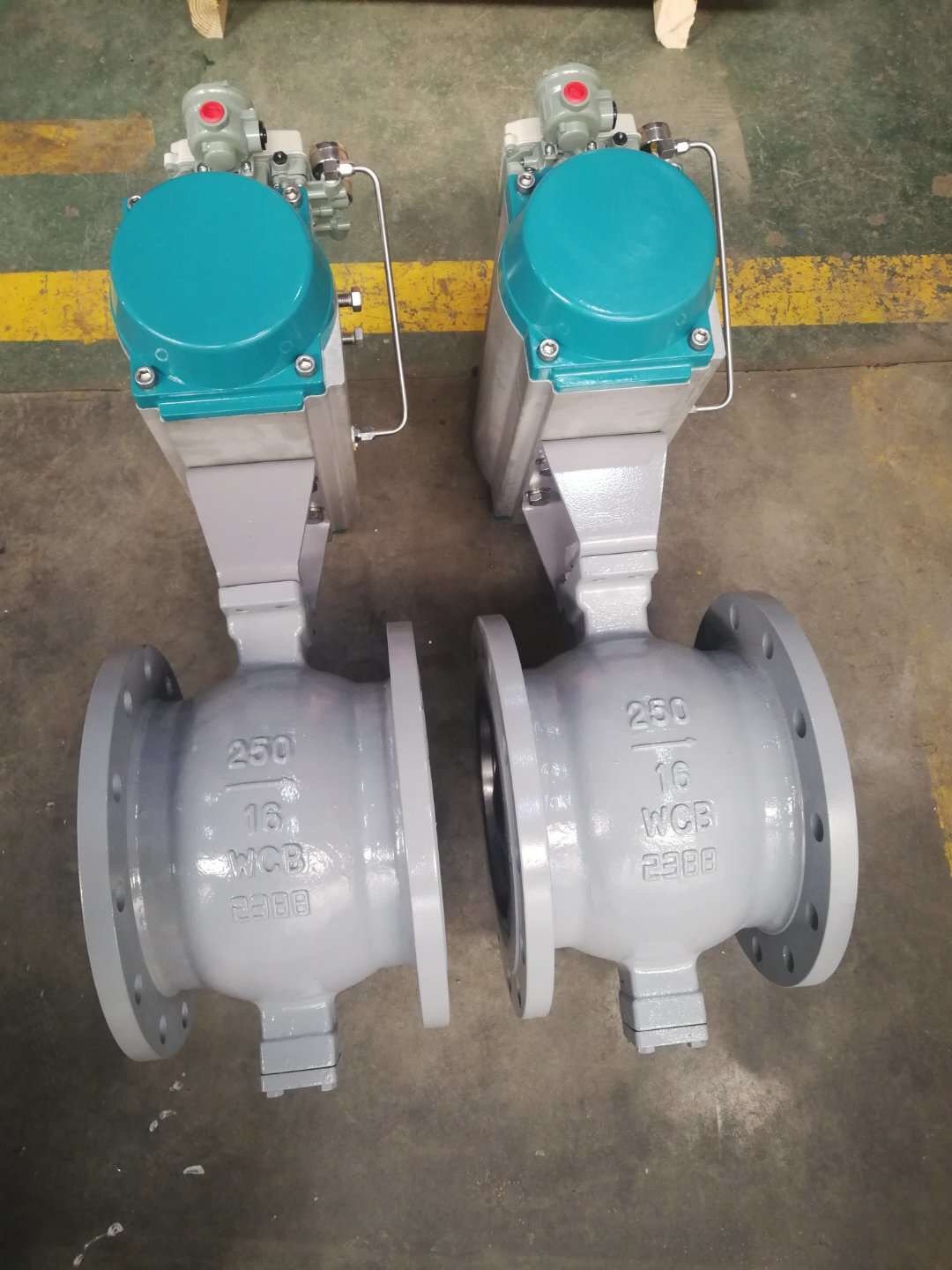

气动调节v型球阀

型号:VQ647H-16P

产品时间:2018/11/23 0:00:00

简要描述:

详细介绍

气动调节v型球阀VQ647H-16P应用领域
服务的行业包括:能源、石化、冶金、化工、采矿、造纸、环保、生化、制药、石油、电力、印染、轻工、食品、烟草、制糖、饮料等各个领域。


气动调节v型球阀VQ647H-16P介绍
气动调节v型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。

气动V型调节球阀 产品概述:

VQ647气动V型调节球阀(简称调节球阀),是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定位器或气动阀门定位器组合使用。气动V型调节球阀结构有安装增强聚四氟乙烯软密封阀座与1Cr18Ni9或0Cr18Ni12Mo2(Ti)部分堆焊司太莱合金的全金属硬密封阀座两种。气动V型调节球阀分别用于常温(-40~2000C)及高温(-60~4500C)场合。气动V型调节球阀传动效率高,推力大,密封性能好,额定流量系数大,零件互换性强等特点。因阀芯与阀座关闭时有“剪切”作用,可特别用于介质含有纤维丝状、颗粒物或粘度极高等工况。因而气动V型调节球阀广泛应用于造纸、石油、化工、制药、冶金、轻纺、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量、压力、液位、温度调节,以达到自动化控制过程中生产工艺按一定的规范进行。

二、气动V型调节球阀 产品特点:1、不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;2、具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;3、防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;4、当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

三、气动V型调节球阀 详细参数:

公称通径mm

DN15-DN300

材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni 12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增强聚四氟乙烯 对位聚苯

填料

聚四氟乙烯 柔性石墨

适用 工况

适用介质

蒸汽、水、油品

醋酸类

适用温度

-28℃ - 300℃

五、气动V型调节球阀安装连接尺寸

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

102

102

114

124

143

165

194

213

229

243

297

338

L1

62

62

62

75

80

100

115

130

160

200

240

334

H

60

60

65

95

105

120

140

155

165

205

240

270

H1

277

285

305

364

379

389

402

426

453

473

540

590

A

140

140

140

164

164

190

210

247

276

348

378

524

PN1.6MPa法兰尺寸

D

115

140

150

165

185

200

220

250

285

340

405

460

D1

85

100

110

125

145

160

180

210

240

295

355

410

D2

65

76

84

99

118

132

156

184

211

266

319

370

n-φd

4-14

4-18

4-18

4-18

4-18

8-18

8-18

8-18

8-22

12-22

12-26

12-26

PN2.5MPa法兰尺寸

D

115

140

150

165

185

200

235

270

300

360

425

485

D1

85

100

110

125

145

160

190

220

250

310

370

430

D2

65

76

84

99

118

132

156

184

211

274

330

389

n-φd

4-14

4-18

4-18

4-18

8-18

8-18

8-22

8-26

8-26

12-26

12-30

16-30
