ZSHQR-ET

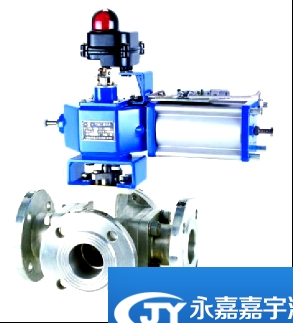

ZSHQR-EL系列气动O型三通切换球阀
产品号：LP17—100 LP17—200
一、 概述
ZSHQR-E系列气动O型三通切换球阀由气动执行机构、三通O型球阀、二位五通电磁阀、阀位开关盒等部件组成。O型三通切换球阀的阀芯有L型T型，分别型号ZSHQR-EL与ZSHQR-ET，以满足各种不同生产工艺的要求。具有三个通口的三通球阀，任何一个通口都可以作为入口或出口。L型是对三条连通的管道中的两条管道进行切换。T型是对三条连通管道进行合流或分流，如图所示。
二、主要技术数据
（一） 公称压力：1.6Mpa；2.5,Mpa；4.0 Mpa；
（二） 工作温度： -20℃~150℃
（三） 执行机构气源压力：0.4~0.6Mpa
（四） 二位五通电磁阀电源电压：
1. 24VDC 2. 220VAC
（五） 泄漏量：
1. 硬密封：GB/T4213-92Ⅳ级
2. 软密封：GB/T4213-92V级
三、系列产品外型尺寸与KV值
| 公称直径Nominal size DN |
流量系数 (KV) |
外形主要尺寸 Dimensions |
|
适配法兰GB9119-2000尺寸 Flange:GB9119-2000 |
|||||||||||
| A |
S |
H |
B |
L |
X |
|
D |
C |
K |
n-L |
B |
法兰理重量(kg) |
|||
| 系列Ⅰ |
系列Ⅱ |
||||||||||||||
| 50 |
115 |
240 |
120 |
520 |
203 |
440 |
80 |
|
165 |
20 |
125 |
4-18 |
61.5 |
59 |
2.43 |
| 65 |
165 |
260 |
130 |
560 |
223 |
440 |
80 |
|
185 |
20 |
145 |
4-18 |
77.5 |
78 |
2.97 |
| 80 |
230 |
280 |
140 |
585 |
240 |
470 |
100 |
|
200 |
20 |
160 |
8-18 |
90.5 |
91 |
3.23 |
| 100 |
350 |
314 |
137 |
610 |
247 |
470 |
100 |
|
220 |
22 |
180 |
8-18 |
116 |
110 |
4.52 |
| 125 |
550 |
420 |
180 |
670 |
305 |
520 |
125 |
|
250 |
22 |
210 |
8-18 |
141.5 |
135 |
4.93 |
| 150 |
780 |
440 |
200 |
740 |
343 |
520 |
125 |
|
285 |
24 |
240 |
8-22 |
170.5 |
160 |
6.53 |
| 200 |
1360 |
532 |
225 |
820 |
395 |
650 |
125 |
|
340 |
26 |
295 |
12-22 |
221.5 |
222 |
9.01 |
| 250 |
2240 |
610 |
240 |
930 |
443 |
730 |
160 |
|
405 |
29 |
355 |
12-26 |
276.5 |
276 |
13.2 |
| 300 |
3160 |
680 |
295 |
1055 |
525 |
730 |
160 |
|
460 |
32 |
410 |
12-26 |
327.5 |
328 |
17.34 |
| 350 |
4300 |
650 |
300 |
1130 |
560 |
790 |
200 |
520 |
35 |
470 |
16-26 |
359.5 |
380 |
26.33 |
|
四、订货须知
（一）产品订货若不按第五节的顺序编写型号，则需提供如下资料：
1． O型三通球阀型号、公称压力、公称通径、阀门材质、密封形式、工作温度、工艺介质、密封形式。
2． 电磁阀电源电压，如下选择：（1）220VAC （2）24VDC
3． 三通球阀流向（1）T型（2）L型
（二）可选附件
1． 行程开关箱：
(1) 凸轮式触点开关 (2) 感应式无触点开关，电源电压24VDC/220VAC
注：若不选行程开关箱编写型号时，此字母可以略去。
2． 连接法兰、螺栓、螺母材质：(1) A3钢 (2) 不锈钢
（三）使用在防爆场所，订货时加以注明。
| 格序 |
1 |
2 |
3 |
4 |
5 |
|
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
说明 |
||
| Z |
S |
H |
Q |
R |
— |
|
|
|
|
|
|
|
|
|
||||
| 1 |
Z |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
执行器大类符号 |
||
| 2 |
|
S |
|
|
|
|
|
|
|
|
|
|
|
|
|
气动活塞执机构行 |
||
| 3 |
|
H |
|
|
|
|
|
|
|
|
|
|
|
|
气缸横装 |
|||
| 4 |
|
Q |
|
|
|
|
|
|
|
|
|
|
|
三通阀门 |
||||
| 5 |
|
R |
— |
|
|
|
|
|
|
|
|
|
O型阀芯 |
|||||
| 6 |
阀门公称压力
|
16 |
|
|
|
|
|
|
|
|
1.6Mpa |
|||||||
| 25 |
|
|
|
|
|
|
|
|
2.5Mpa |
|||||||||
| 40 |
|
|
|
|
|
|
|
|
4.0Mpa |
|||||||||
| 7 |
控制方式 |
E |
|
|
|
|
|
|
|
二位控制（切断阀） |
||||||||
| 8 |
流向作用方式 |
L |
|
|
|
|
|
|
L型 |
|||||||||
| T |
|
|
|
|
|
|
T型 |
|||||||||||
| 9 |
阀门公称通径 DN（mm） |
25 至350 |
|
|
|
|
|
25、32、40、50、65、80、100、125、150、200、250、300、350 |
||||||||||
| 10 |
阀座密封型式 |
Y |
|
|
|
|
不锈钢可动硬密封 |
|||||||||||
| R |
|
|
|
|
聚四氟乙烯软密封阀座 |
|||||||||||||
| 11 |
阀体材质
|
P |
|
|
|
304 ZG0Cr19Ni9 |
||||||||||||
| M |
|
|
|
316 ZG0Cr17Ni12Mo2 |
||||||||||||||
| L |
|
|
|
316L ZG00Cr17Ni14Mo2 |
||||||||||||||
| 12 |
控制电压 |
D3 |
|
|
220VAC |
|||||||||||||
| D4 |
|
|
24VDC |
|||||||||||||||
| 13 |
带行程开关箱触点型式 |
A |
|
凸轮式触点开关 |
||||||||||||||
| B |
|
感应式无触点开关24VDC二线制 |
||||||||||||||||
| C |
|
感应式无触点开关220VAC二线制 |
||||||||||||||||
| 14 |
制造厂家名称 |
LP |
浙江同普自控设备有限公司 （温州市利普自控设备有限公司） |
|||||||||||||||
五、系列产品型号编制说明
