走硅粉气体输送气动V型固定耐磨球阀选型与生产标准：碳化钨喷涂及DLC涂层关键事项

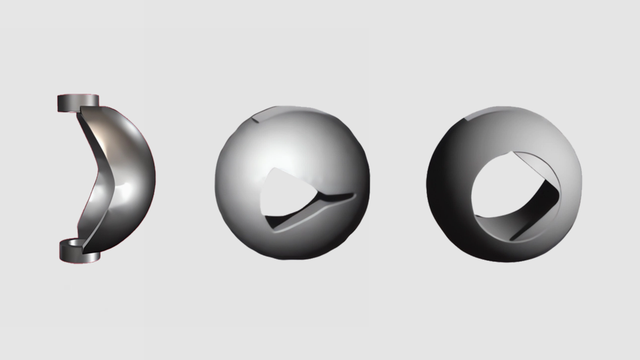

在硅粉、煤灰等高磨损介质的气体输送系统中，气动V型固定耐磨球阀的可靠性直接影响生产效率与设备寿命。其中，**碳化钨喷涂工艺**是提升阀门耐磨性的核心环节，而涂层前基材处理与喷涂方式的选择尤为关键。本文将深入解析碳化钨喷涂的工艺标准、DLC涂层兼容性及选型生产注意事项，为工程设计和制造提供技术参考。

​

 一、碳化钨喷涂工艺的核心目的

在球阀表面进行碳化钨喷涂的主要目的是：

1. **增强基材耐磨性**：应对硅粉等颗粒介质的冲刷磨损。

2. **优化DLC涂层附着力**：通过均匀的碳化钨层为后续类金刚石（DLC）涂层提供稳定基底。

3. **调节热膨胀匹配性**：避免因基材与涂层膨胀系数差异导致开裂问题。

 二、碳化钨喷涂的三大类型及适用场景

 1. 冷喷涂工艺

1）配方A：86%钨+10%钴+4%铬**

- **硬度**：HV1100

- **耐温极限**：150℃

- **注意事项**：

  - 超过150℃时，因不锈钢基材与涂层的热膨胀系数差异易产生裂纹（见图1）。

  - **DLC涂层工艺需调整**：建议降低DLC沉积温度至120℃以下，并采用梯度升温法。

（2）配方B：73%钨+9%镍+18%铬**

- **硬度**：HV900

- **耐温极限**：400℃

- **优势**：铬元素提升高温稳定性，DLC涂层可按常规工艺进行。

2. 热喷涂工艺

- **硬度范围**：HV900-1200

- **耐温极限**：800℃

- **适用场景**：高温、高压硅粉输送系统。

- **DLC兼容性**：无需调整工艺，直接进行涂层沉积。

 3. 激光熔覆工艺

- **硬度范围**：HV900-1200

- **耐温极限**：800℃

- **优势**：涂层致密性高，结合强度优于热喷涂。

- **适用场景**：极端磨损工况下的金宝搏下载网址 密封面强化。

 三、生产标准与关键控制点

 1. 基材预处理要求

- **表面粗糙度**：Ra≤3.2μm（喷砂处理推荐使用80目氧化铝颗粒）。

- **清洁度**：需彻底去除油脂及氧化物（建议采用超声波清洗+真空烘烤）。

 2. 喷涂参数控制

| 工艺类型   | 气体压力（Bar） | 送粉速率（g/min） | 基体预热温度（℃） |

|------------|------------------|--------------------|---------------------|

| 冷喷涂    | 30-40            | 50-80              | 80-120              |

| 热喷涂    | 50-70
